Pabrik Penyaringan Penghancur Bergerak Empat dalam Satu untuk Layanan Turnkey EPCO Crawler Jaw Cone Terintegrasi Tambang Hard Rock

Ikhtisar Peralatan

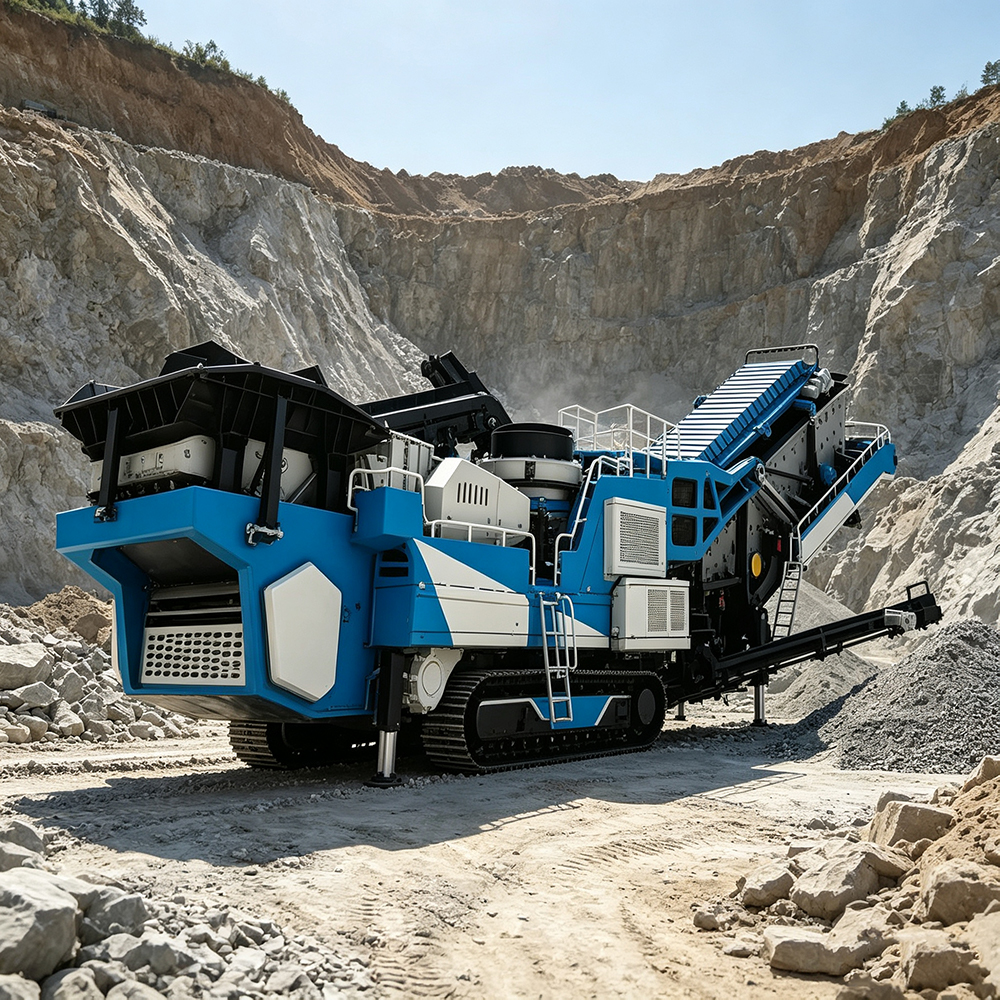

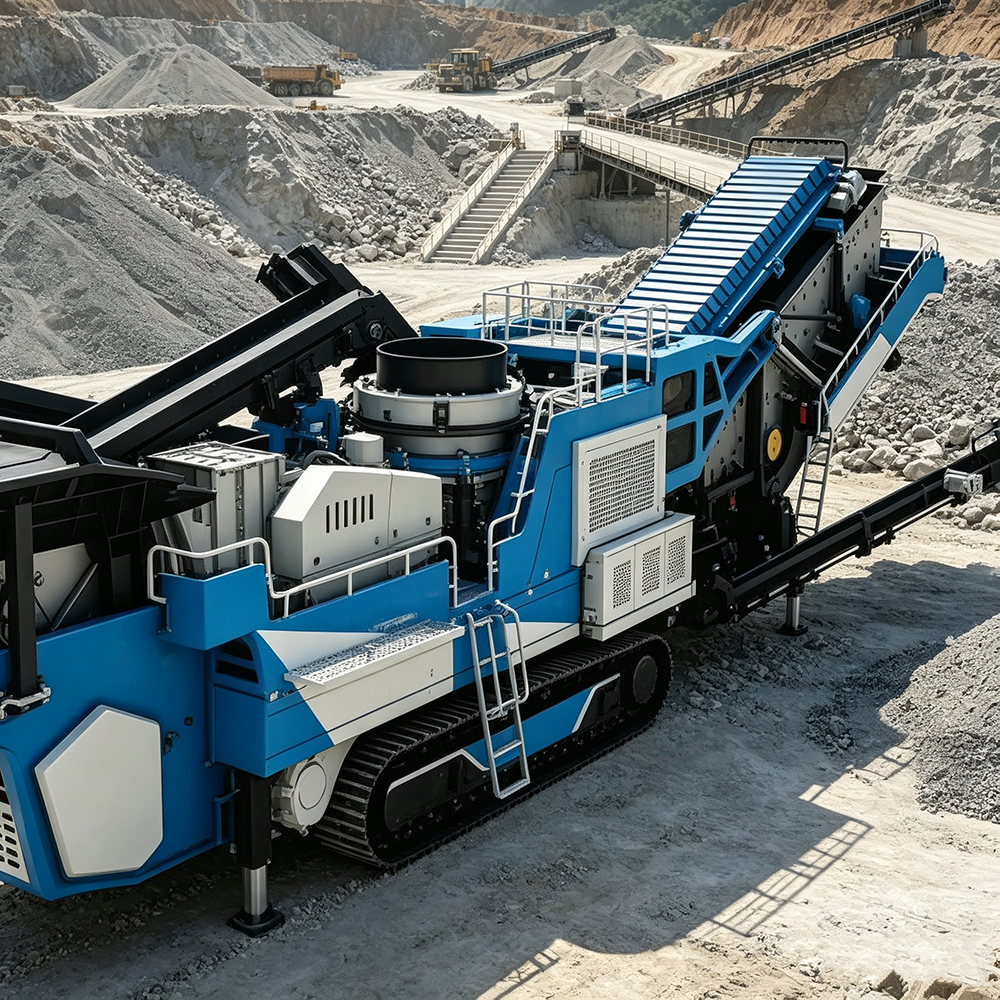

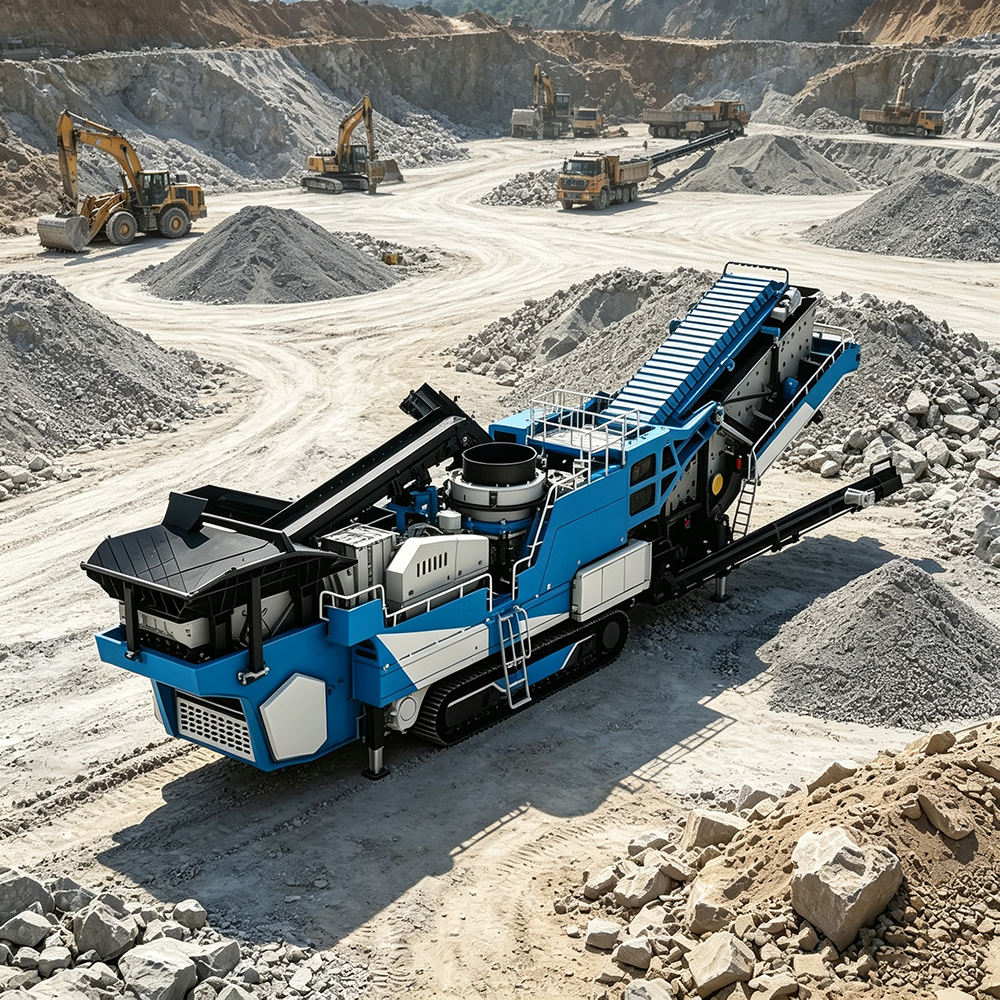

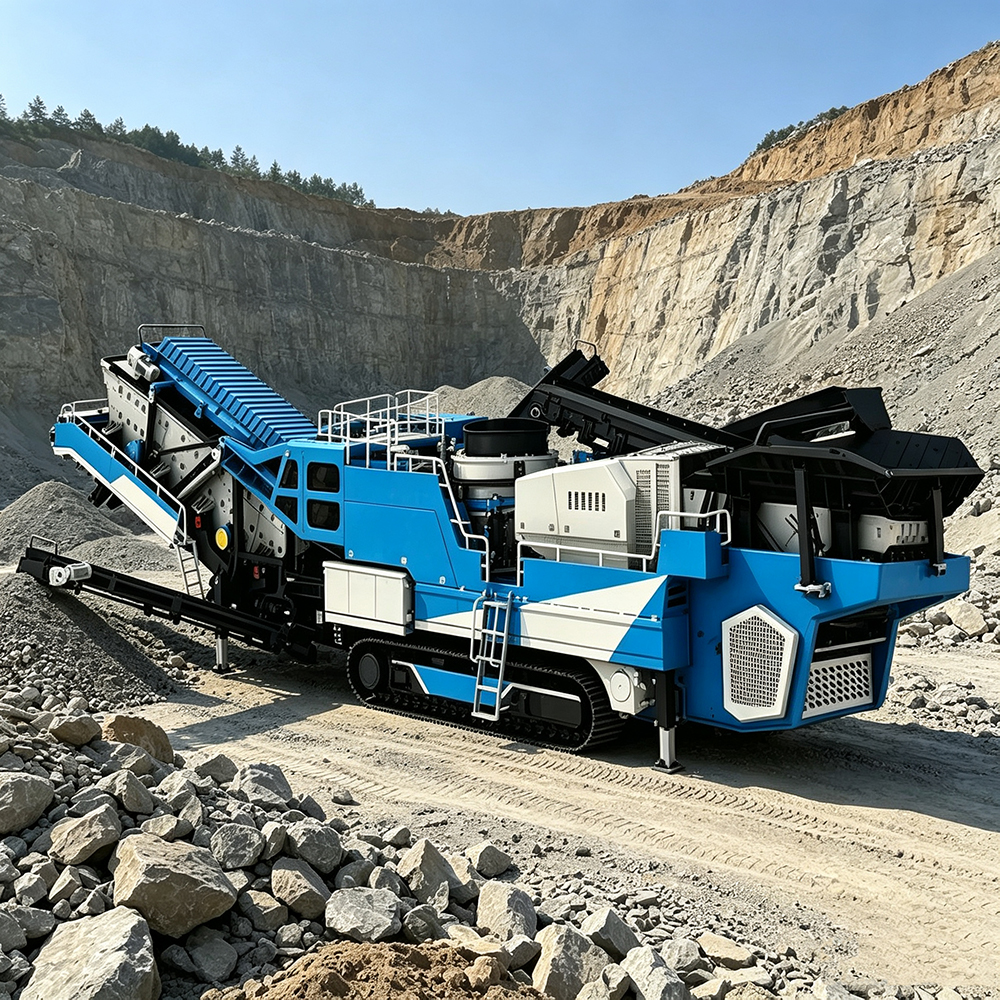

Stasiun Penghancur dan Penyaringan Hard Rock Seluler Perayap Empat dalam Satu DL4 mengintegrasikan empat unit utama: pengumpan getar, penghancur rahang, penghancur kerucut hidraulik multi silinder, dan layar balik tiga dek dua ke dalam satu sasis perayap. Ini adalah desain empat dalam satu jaw crusher pertama di industri ditambah cone crusher plus penyaringan. Satu unit menggantikan lini produksi hard rock modular tradisional dan secara khusus digunakan untuk penghancuran dan penyaringan sekunder dan tersier material dengan kekerasan sedang hingga tinggi.

Sorotan Inti

Integrasi empat dalam satu mengurangi perpindahan dan ruang lantai: desain terintegrasi mengurangi tahapan perpindahan material, menyederhanakan proses, menurunkan konsumsi energi, dan meningkatkan efisiensi. Alat berat yang lengkap memiliki ukuran yang kecil, khususnya cocok untuk skenario hard rock dengan ruang terbatas.

Didedikasikan untuk batuan keras, rasio penghancuran besar ditambah bentuk partikel yang sangat baik: jaw crusher memberikan rasio penghancuran primer yang besar. Penghancur kerucut hidraulik multi silinder menangani penghancuran sekunder dan halus melalui penghancuran berlapis. Saat memproses material yang sangat abrasif seperti granit dan diabas, keausannya rendah, pengoperasiannya stabil, dan bentuk partikel akhir sangat bagus.

Pengumpan grizzly dua tahap: pengumpan bergetar dua tahap dengan batang grizzly menyaring bahan mentah, meningkatkan efisiensi penghancuran selanjutnya.

Hopper berkapasitas besar Q355B: struktur tugas berat, tahan benturan, dapat dilipat secara hidraulik, pengoperasian yang mudah.

Layar kembali mudah dirawat: permukaan layar ekstra besar, bukaan jaring layar yang dapat disesuaikan, dilengkapi dengan dukungan hidraulik untuk penggantian jaring layar dengan cepat.

Sabuk konveyor yang tahan lama: lapisan anti sobek tertanam, dilengkapi dengan idler tipe sisir ditambah pencakar atas dan bawah, mengurangi keausan dan memperpanjang masa pakai.

Konveyor produk jadi yang dipasang di samping: arah pelepasan dapat disesuaikan ke kiri dan kanan, membuat tata letak di lokasi lebih fleksibel.

Kontrol cerdas plus mobilitas perayap: satu tombol start plus interlock logika cerdas plus penghentian kesalahan otomatis, memberikan pengoperasian yang stabil dan aman. Sasis crawler tidak memerlukan fondasi tetap dan dapat dengan cepat dikerahkan dan direlokasi seiring kemajuan penambangan atau kemajuan konstruksi.

Tenaga dan sasis yang andal: Modul daya mesin Weichai ditambah stasiun pelumasan untuk pelumasan berkelanjutan pada komponen-komponen utama. Sasis yang diperkuat menggunakan bahan tahan suhu rendah berkekuatan tinggi, dengan jarak sumbu roda yang diperpanjang dan motor hidrolik berkecepatan tinggi, beradaptasi dengan medan yang kompleks.

Sertifikasi lengkap: bersertifikat CE, ISO9001, ISO14001, dan ISO45001.

Skenario Aplikasi: Penghancuran dan penyaringan sekunder dan tersier dari material dengan kekerasan sedang hingga tinggi. Skenario produksi hard rock dengan ruang terbatas. Penghancuran dan pembuatan pasir dari bahan yang sangat abrasif dengan SiO2 di atas 75 persen seperti kerikil sungai, granit, dan diabas. Penghancuran pra penggilingan bijih besi di pabrik pengolahan besar.

Aliran Proses

Bahan baku memasuki hopper berkapasitas besar Q355B dengan pelipatan hidraulik → pengumpan getar grizzly dua tahap memberikan pengumpanan dan pra-penyaringan yang seragam, memisahkan material halus dan tanah terlebih dahulu untuk meningkatkan efisiensi penghancuran → penghancur primer jaw crusher dengan rasio penghancuran besar, batuan keras dihancurkan dalam satu lintasan dengan bentuk partikel yang baik → penghancur kerucut hidraulik multi silinder sekunder dan penghancuran halus melalui penghancuran laminasi dengan keausan rendah dan bentuk partikel yang sangat baik → klasifikasi layar balik tiga dek dua dengan permukaan layar ekstra besar dan jerat layar disesuaikan sesuai dengan spesifikasi produk jadi → produk jadi yang memenuhi syarat adalah ditimbun oleh konveyor yang dipasang di samping dengan penyesuaian kiri dan kanan. Material berukuran besar pada layar dikembalikan ke cone crusher melalui sabuk balik untuk dihancurkan kembali, membentuk siklus sirkuit tertutup → sasis perayap berpindah secara keseluruhan dengan permukaan kerja, tidak memerlukan fondasi tetap.

Kustomisasi: Melakukan pengujian pengambilan sampel dan kekasaran sesuai dengan kekerasan dan kekasaran material, termasuk kandungan SiO2. Berdasarkan hal ini, pilih jenis rongga jaw crusher dan cone crusher serta pelapis baja mangan yang tahan aus. Pilih nomor lapisan layar dan bukaan sesuai dengan spesifikasi produk jadi. Pilih tenaga ganda diesel listrik sesuai dengan catu daya. Pilih jenis crawler sesuai dengan kondisi situs.

Konten Layanan

Desain Skema: Survei lokasi, pengujian kekerasan dan kekasaran material, desain aliran proses untuk penghancuran sekunder atau tersier, pemilihan unit, tata letak 3D dan diagram alir proses, dan perhitungan pengembalian investasi.

Manufaktur Peralatan: DL4 dikembangkan sendiri dan diproduksi sendiri di bengkel cerdas seluas 32.000 meter persegi dengan pemrosesan CNC dan pengelasan robot, penyemprotan tingkat otomotif, dan pengujian beban penuh sebelum pengiriman. Tenaga Weichai, stasiun pelumasan, dan sistem kontrol cerdas terintegrasi dari pabrik.

Instalasi dan Commissioning: Mesin lengkap telah dirakit sebelumnya sebelum pengiriman, tidak memerlukan pondasi yang dituangkan ke lokasi untuk penerapan cepat. Salah satu tahap awal yang penting, commissioning, hubungan sistem, dan peningkatan produksi pakan telah selesai, dengan pelatihan operator secara simultan.

Kepercayaan Operasi dan Pemeliharaan: Pemantauan cerdas jarak jauh, rencana pemeliharaan preventif, pasokan suku cadang cepat dengan komitmen pengiriman 72 jam untuk lokasi proyek di Asia Tenggara, dan pelatihan pengoperasian. Tim di lokasi dapat ditempatkan.

Kasus dan Data Proyek

Kasus Luar Negeri: Proyek Perluasan Jalan Raya Luzon Filipina

Zhongyu Dingli mengirimkan jalur penghancuran dan penyaringan mobile crawler berkapasitas 300 TPH untuk proyek perluasan jalan raya di Luzon, Filipina. Konfigurasi tersebut mencakup crawler jaw crusher plus crawler impact crusher plus modul penyaringan crawler, memproses batu kapur dengan ukuran umpan 0 hingga 450 mm dan ukuran pelepasan 0 hingga 31,5 mm. Proyek ini mencapai output aktual yang stabil sebesar 320 TPH, dengan batas atas produk jadi sebesar 35 mm, memenuhi spesifikasi agregat dasar jalan raya. Karena mengadopsi penghancuran di lokasi dan direlokasi seiring kemajuan konstruksi, biaya transportasi berkurang sebesar 25 persen.

Masukan Pelanggan: "Unit bergerak crawler menghilangkan kebutuhan untuk membangun stasiun penghancur tetap. Kami memindahkannya seiring dengan kemajuan konstruksi jalan raya, sehingga menghemat banyak biaya transportasi dan juga memastikan jadwal proyek." Ini adalah pernyataan kemampuan beradaptasi yang disusun dari materi kasus resmi publik Zhongyu Dingli dan tidak menggunakan kutipan pelanggan yang disebutkan.

Bukti Kemampuan Batuan Keras (Deskripsi Konfigurasi Resmi): Untuk batuan keras yang sangat abrasif seperti granit dan basal, Zhongyu Dingli mengonfigurasi penghancur rahang plus penghancur kerucut plus lapisan baja mangan tahan aus dalam desain khusus. Selama tahap skema, pengambilan sampel material dan pengujian abrasif dilakukan untuk memilih konfigurasi penghancuran dan suku cadang yang optimal, memastikan kinerja yang stabil dan masa pakai liner yang lebih lama dalam aplikasi agregat jalan raya dan kereta api yang berat. Rangkaian aplikasi resmi DL4 jelas mencakup material yang sangat abrasif dengan SiO2 di atas 75 persen seperti kerikil sungai, granit, dan diabas, serta penghancuran pra-penggilingan bijih besi di pabrik pengolahan besar.

Data Kapasitas dan Konfigurasi (Model DL4): Daya 281 hingga 361 kW. Integrasi empat unit: pengumpan getar ditambah penghancur rahang ditambah penghancur kerucut hidrolik multi silinder ditambah tiga dek dua layar balik. Hopper berkapasitas besar Q355B dengan lipat hidrolik. Pengumpan getar grizzly dua tahap untuk pra-penyaringan. Layar kembali dengan permukaan layar ekstra besar, jaring layar yang dapat disesuaikan, dan dukungan hidraulik untuk penggantian layar. Conveyor belt dengan lapisan anti sobek plus idler tipe sisir plus scraper atas dan bawah. Konveyor produk jadi yang dipasang di samping dapat disesuaikan ke kiri dan kanan. Tenaga Weichai plus stasiun pelumasan. Sasis yang diperkuat dengan bahan tahan suhu rendah berkekuatan tinggi ditambah motor hidrolik kecepatan tinggi dengan jarak sumbu roda yang diperpanjang. Satu tombol start, interlock cerdas, penghentian kesalahan otomatis. Bersertifikat CE, ISO9001, ISO14001, dan ISO45001. Referensi seri yang sama: Kapasitas pemrosesan stasiun penghancur seluler perayap Zhongyu Dingli 160 hingga 400 t/jam, ukuran umpan ≤ 650 mm.

Pertanyaan Umum

Q1: Empat bagian apa yang diintegrasikan oleh pabrik penghancur dan penyaringan bergerak empat dalam satu? Bisakah itu benar-benar menggantikan seluruh lini musik hard rock?

Ini mengintegrasikan empat unit utama: pengumpan getar ditambah penghancur rahang ditambah penghancur kerucut hidrolik multi silinder ditambah tiga dek dua layar balik. Ini adalah desain empat dalam satu jaw crusher plus cone crusher plus penyaringan yang pertama di industri. Jaw crusher menangani penghancuran primer dengan rasio penghancuran besar. Penghancur kerucut hidrolik multi silinder menangani penghancuran sekunder dan halus. Layar balik tiga dek dua melengkapi klasifikasi dan mengembalikan material berukuran besar untuk dihancurkan kembali untuk membentuk sirkuit tertutup. Oleh karena itu, satu unit dapat mencapai kemampuan menghancurkan dan menyaring lini produksi hard rock modular tradisional. Ini mengurangi tahapan perpindahan material dan ruang lantai, menyederhanakan proses, menurunkan konsumsi energi, dan meningkatkan efisiensi. Sasis crawler tidak memerlukan fondasi tetap dan rangka baja, sehingga menghemat biaya infrastruktur dan penanganan material.

Q2: Untuk batuan keras yang sangat abrasif seperti granit dan diabase, bagaimana jaminan keausan suku cadang dan pemeliharaan jaw crusher dan cone crusher hidrolik multi silinder? Bagaimana dengan bentuk partikel

Hard rock adalah target desain mesin ini. Jaw crusher memberikan rasio penghancuran primer yang besar dengan bentuk partikel akhir yang bagus. Penghancur kerucut hidraulik multi silinder menggunakan penghancuran berlapis, menghasilkan keausan rendah dan pengoperasian stabil saat memproses material dengan kekerasan tinggi. Selama tahap penyesuaian, pengambilan sampel material dan pengujian abrasif dilakukan untuk memilih lapisan baja mangan yang tahan aus dan jenis rongga. Aplikasi resmi mencakup material yang sangat abrasif dengan SiO2 di atas 75 persen seperti kerikil sungai, granit, dan diabas. Untuk perawatan, layar balik dilengkapi dengan penyangga hidrolik dan jaring layar dapat diganti dengan cepat. Sabuk konveyor memiliki lapisan anti sobek yang tertanam dan dilengkapi dengan idler tipe sisir serta scraper atas dan bawah untuk mengurangi keausan dan memperpanjang masa pakai. Stasiun pelumasan menyediakan pelumasan berkelanjutan pada komponen-komponen utama. Peralatan mati secara otomatis jika terjadi kesalahan, sehingga mengurangi risiko kerusakan.

Q3: Apakah unit seluler perayap benar-benar tidak memerlukan fondasi? Bisakah proyek di luar negeri menerima kepercayaan instalasi dan commissioning serta pemeliharaan operasi? Bagaimana kontrol cerdas digunakan?

Sasis perayap tidak memerlukan fondasi tetap atau rangka baja di lokasi. Ini dapat memulai produksi setelah sambungan listrik dan dipindahkan kapan saja seiring kemajuan penambangan atau kemajuan konstruksi. Proyek jalan raya Filipina direlokasi di sepanjang jalur jalan raya, sehingga mengurangi biaya transportasi sebesar 25 persen. Proyek luar negeri dapat menerima layanan EPCO lengkap: desain skema termasuk survei, pengujian material, tata letak 3D, dan diagram alur proses; pembuatan peralatan dengan pengujian beban penuh sebelum pengiriman; instalasi dan commissioning dengan panduan di lokasi, hubungan sistem, dan pelatihan pengoperasian; dan kepercayaan operasi dan pemeliharaan dengan pemantauan jarak jauh, pemeliharaan preventif, dan pasokan suku cadang. Untuk lokasi proyek di Asia Tenggara, pengiriman suku cadang 72 jam berkomitmen. Untuk kontrol cerdas, unit ini dilengkapi dengan satu tombol start ditambah interlock logika cerdas ditambah penghentian kesalahan otomatis, memberikan pengoperasian yang stabil dan aman serta mengurangi intervensi manual dan risiko kesalahan operasional.

Klik untuk Mendapatkan Solusi Stasiun Penghancur dan Penyaringan Seluler Empat dalam Satu Hard Rock Khusus Anda
