Industri Yang Berlaku: Pekerjaan konstruksi, Energi & Pertambangan
Inspeksi Pabrik Video: Disediakan
Laporan Uji Mekanis: Disediakan
Masa Garansi Komponen Inti: 1,5 tahun
Komponen Inti: Motor, Gearbox
Tempat Asal: Cina
Status: Baru
Kemampuan Pasokan & Informasi Tambahan
Transportasi: Ocean
Tempat asal: Cina
Sertifikat: ISO9001/ISO14001/ISO45001/CE
Pelabuhan: qingdao
Jenis pembayaran: L/C,T/T,D/P
Inkoterm: FOB,CFR,CIF,EXW,FAS,FCA
& pengiriman paket
Menjual unit:
Set/Sets
Penyaringan kuat vibrator ganda, tingkat kebutaan mendekati nol

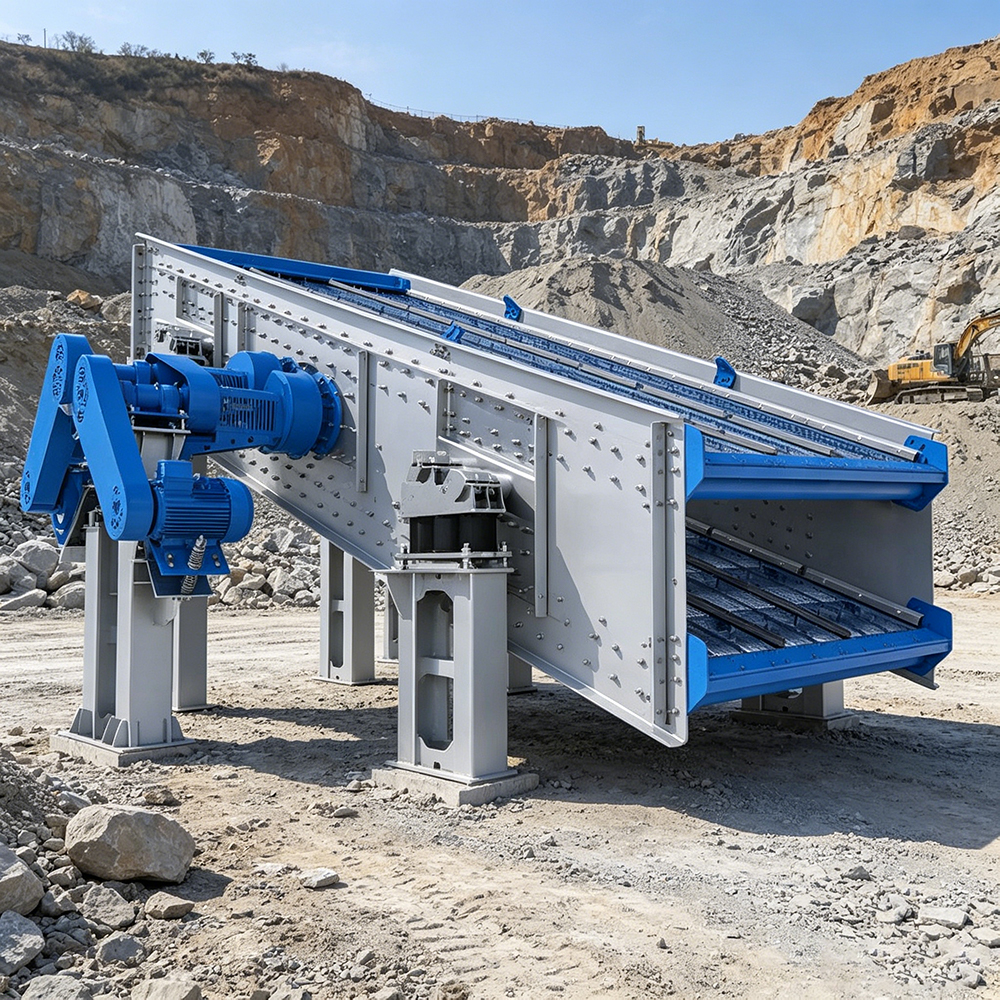

Ikhtisar Peralatan Layar Bergetar
Layar getar melingkar adalah peralatan utama untuk klasifikasi produk jadi di lini produksi agregat pasir dan kerikil. Ini secara akurat memisahkan material yang dihancurkan menjadi pecahan dengan ukuran berbeda – seperti 5–10 mm, 10–20 mm, 20–31,5 mm – untuk pemuatan dan penjualan langsung. Peralatan ini dirancang khusus untuk material dengan heterogenitas tinggi dan rentang ukuran partikel yang luas. Dilengkapi dengan poros utama tembus poros, vibrator ganda, dan bantalan SKF, dipadukan dengan kotak layar modular dan pelapis tahan aus poliuretan. Ini menawarkan kekuatan menarik yang kuat, tingkat kebutaan yang rendah, kebisingan yang rendah, dan perawatan yang mudah, menjadikannya pilihan yang sangat efisien untuk penyaringan produk jadi di pabrik agregat dan kuari.
Sorotan Peralatan Layar Bergetar
Pelumasan Penangas Minyak Berkapasitas Besar: Kapasitas tangki minyak melebihi 20 liter. Minyak pelumas yang bersirkulasi memberikan pelumasan dan pembuangan panas. Interval penggantian oli: 1.000–1.500 jam (hanya setiap 3–4 bulan dalam pengoperasian 10 jam/hari). Tidak diperlukan pemeriksaan level oli harian, sehingga sangat mengurangi frekuensi perawatan.
Desain Poros Tembus + Blok Eksentrik Eksternal: Poros tembus tunggal membentang di sepanjang kotak layar, menghilangkan kopling perantara dan sabuk penggerak, mengurangi titik kegagalan dan memastikan kelancaran pengoperasian. Blok eksentrik dapat disetel secara eksternal – menambahkan atau menghilangkan beban penyeimbang akan mengubah gaya tarik dari permukaan tanah tanpa membongkar poros, beradaptasi dengan material yang berbeda dan persyaratan penyaringan.
Penggetar Ganda + Kotak Layar Modular: Penggetar ganda memberikan daya tarik yang jauh lebih besar daripada vibrator tunggal, menyebabkan material memantul lebih tinggi dan bergerak lebih cepat melintasi layar. Bahan campuran bergradasi lebar cenderung tidak membutakan layar, sehingga memungkinkan produksi berkelanjutan tanpa sering berhenti untuk membersihkan. Kotak layar las modular memiliki kekuatan tinggi. Mengganti jaring kasa hanya perlu membuka pelat samping atau penutup ujung, menarik keluar jaring lama, dan memasukkan yang baru – selesai dalam hitungan menit.
Bantalan SKF + Lapisan Poliuretan: Bantalan SKF dapat diandalkan dan tahan lama. Saluran pengumpan dan pembuangan dibentuk dari pelat baja mangan satu bagian yang ditekuk, dengan lapisan tahan aus poliuretan bagian dalam untuk perlindungan ganda. Strip poliuretan ditambahkan ke pelat pendukung kasa, menghilangkan gesekan logam ke logam, mengurangi kebisingan, dan mencegah material terjebak dan menyebabkan keausan.
Skenario Aplikasi Layar Bergetar
Penyaringan Produk Jadi Pabrik Agregat: Mengukur batu pecah untuk dimuat.
Klasifikasi Pasir & Kerikil Tambang: Memasok produk jadi langsung ke pabrik batching atau konstruksi jalan.
Penyaringan Bahan Kasar: Daur ulang limbah konstruksi, klasifikasi pasir campuran/kerikil gurun.
Jalur Produksi Agregat Skala Besar: Pengoperasian berkelanjutan, tingkat kebutaan rendah, perawatan mudah.
Alur Proses Layar Bergetar
Proses Penyaringan Agregat Selesai:
Bahan campuran setelah penghancuran dimasukkan secara merata ke dalam layar bergetar melingkar oleh konveyor sabuk. Di bawah daya tarik yang kuat dari vibrator ganda, material memantul dengan cepat di sepanjang permukaan layar. Ini dipisahkan lapis demi lapis sesuai dengan bukaan kasa menjadi fraksi akhir yang berbeda (misalnya, 5–10 mm, 10–20 mm, 20–31,5 mm). Setiap fraksi dibuang melalui outletnya sendiri secara langsung untuk dimuat. Partikel halus berukuran kecil diambil kembali dengan perangkat pemulihan pasir halus, sedangkan material berukuran besar dikembalikan ke penghancur untuk dihancurkan kembali. Seluruh lini mencapai efisiensi penyaringan yang tinggi dan tingkat kebutaan yang rendah, memastikan produksi berkelanjutan tanpa waktu henti.
Layanan
Desain Solusi: Sesuaikan kuantitas dek layar, konfigurasi mesh, dan parameter gaya menarik berdasarkan karakteristik material, kapasitas target, dan spesifikasi produk jadi.
Manufaktur Peralatan: Pemesinan presisi pada poros tembus, perakitan sesuai standar bantalan SKF, pengelasan kotak layar modular dan pemeriksaan kualitas, operasi uji coba tanpa beban sebelum pengiriman.
Instalasi & Komisioning: Instalasi teknik di lokasi, penyesuaian gaya yang menarik melalui blok eksentrik, pengisian oli dan commissioning sistem pelumasan penangas oli, operasi uji coba material hingga standar penyaringan terpenuhi.
Perwalian Pengoperasian & Pemeliharaan: Menyediakan pemantauan jarak jauh, pengingat penggantian oli, peringatan keausan jaring kasa dan panduan penggantian, serta melatih pelanggan untuk menyesuaikan blok eksentrik dan mengganti jaring kasa secara mandiri.
Kasus Proyek Layar Bergetar
Proyek: Jalur Penyaringan Agregat Selesai di Sarawak, Malaysia
Pelanggan: Kelompok penggalian besar lokal
Konfigurasi: Layar getar melingkar dek ganda + konveyor sabuk + perangkat pemulihan pasir halus
Kapasitas: 500 t/jam penyaringan agregat batu kapur, ukuran umpan 0–40mm, produk jadi dibagi menjadi empat fraksi: 0–5mm, 5–10mm, 10–20mm, 20–31.5mm
Hasil: Setelah dioperasikan, konfigurasi vibrator ganda mencapai tingkat kebutaan yang sangat rendah, dengan pengoperasian terus-menerus selama 72 jam tanpa henti untuk membersihkan layar. Interval penggantian oli mencapai 4 bulan. Waktu penggantian jaring layar dikurangi dari 2 jam menjadi 15 menit. Pelanggan melaporkan bahwa efisiensi penyaringan meningkat sekitar 40% dibandingkan dengan peralatan vibrator tunggal yang digunakan sebelumnya, dan tingkat kelulusan gradasi produk meningkat dari 82% menjadi 97%. Pelanggan telah merekomendasikan peralatan ini ke tambang afiliasinya.
Parameter teknis:
Model
Feed size(mm)
Passing Capacity(t/h)
DLZGC0938
≤500
150-200
DLZG1223 (under-silo)
≤300
400-500
DLZGC1238
≤750
250-400
DLZGC1250P
≤750
250-500
DLZG1550
≤1000
400-1000
DLZGC2050
≤1200
800-1600
DLZGC2260
≤1200
1800-2200
DLZGC2560
≤1600
2000-3000
FAQ Layar Bergetar
Q1: Apakah saringan getar melingkar cenderung menyilaukan saat memproses agregat campuran yang mengandung bahan halus dan tanah liat?
Peralatan tersebut dilengkapi dengan vibrator ganda yang memberikan gaya tarik yang kuat, menyebabkan material memantul lebih tinggi dan bergerak lebih cepat di permukaan layar. Bahkan ketika pakan mengandung partikel halus dan besar, tingkat kebutaannya sangat rendah. Mesin Penyaringan Pasir Tambang Agregat Dikombinasikan dengan jaring kasa elastis poliuretan, daya rekat material berkurang secara efektif, memastikan produksi berkelanjutan tanpa waktu henti.
Q2: Bagaimana gaya tarikan layar getar melingkar disesuaikan untuk bahan yang berbeda?
Blok eksentrik dirancang secara eksternal – menambah atau menghilangkan beban penyeimbang akan mengubah gaya tarik. Penyetelan dilakukan di permukaan tanah tanpa membongkar poros atau menghentikan mesin. Peralatan Pasir Selesai Layar Bergetar Insinyur mengatur gaya tarikan optimal selama commissioning berdasarkan karakteristik material, dan pelanggan dapat melakukan penyesuaian sendiri nanti.
Q3: Apakah perawatan bantalan sering dilakukan untuk layar getar melingkar multi-dek? Berapa interval penggantian oli?
Peralatan ini dilengkapi dengan sistem pelumasan penangas oli berkapasitas besar (lebih dari 20 liter). Oli yang bersirkulasi memberikan pelumasan dan pembuangan panas. Interval penggantian oli adalah 1.000–1.500 jam – berdasarkan pengoperasian 10 jam/hari, hanya 3–4 bulan antar penggantian. Layar Bergetar untuk Pemrosesan Agregat Tidak diperlukan pemeriksaan level oli harian, sehingga sangat mengurangi frekuensi perawatan dan biaya tenaga kerja.
