Penghancur VSI Canggih untuk Pembuatan Pasir dan Pembentukan Agregat dengan Efisiensi Tinggi dalam Operasi Penambangan dan Konstruksi
Penghancur VSI Tingkat Lanjut — Ikhtisar Peralatan

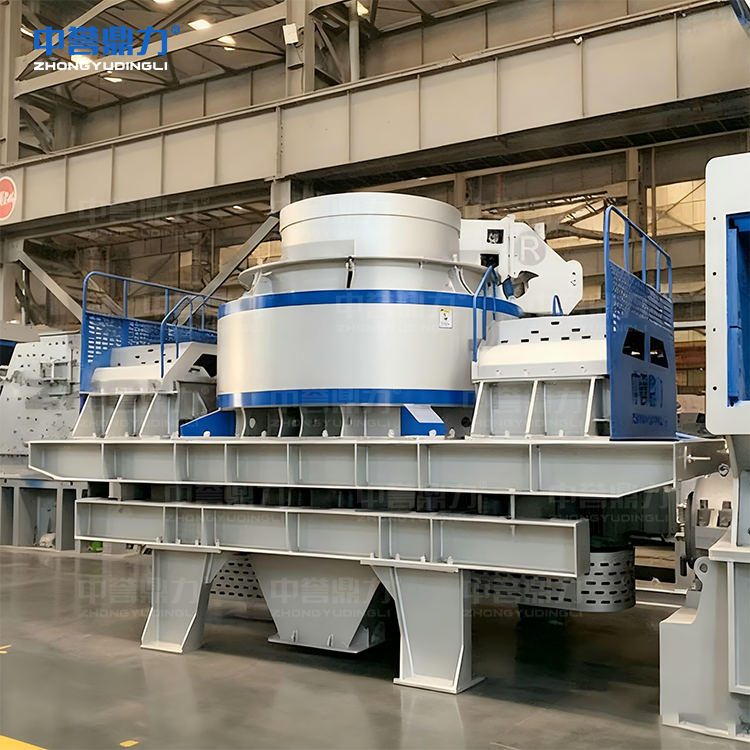

Penghancur Dampak Poros Vertikal Seri DLVSI adalah perangkat inti pembuat pasir dan pembentuk agregat generasi berikutnya yang dikembangkan dengan teknologi Jerman dan didukung oleh berbagai paten independen. Mengintegrasikan tiga mode penghancuran ke dalam satu mesin, penghancur VSI ini telah menjadi peralatan penting dalam industri pasir dan kerikil global, memberikan kapasitas pemrosesan dari 250 hingga 1.000 t/jam untuk berbagai aplikasi termasuk penghancuran bijih logam, pemrosesan mineral non-logam, produksi pasir buatan, persiapan bahan bangunan, dan pengolahan terak metalurgi. Ini menangani material rapuh dengan kekerasan Mohs di bawah 9, sehingga cocok untuk granit, basal, batu kapur, kerikil sungai, kuarsit, tailing bijih besi, dan agregat serupa.
Desain rotor rongga dalam memaksimalkan keluaran material sekaligus memberikan peluang penghancuran tambahan di dalam ruang untuk menghasilkan bentuk partikel yang unggul. Desain kepala palu modular gabungan memungkinkan penggantian individual berdasarkan kondisi keausan, sehingga mengurangi biaya pengoperasian berkelanjutan. Sistem pelumasan oli encer dengan pendinginan otomatis, pemanasan, dan kontrol cerdas PLC memastikan pengoperasian bearing yang andal dalam segala kondisi, sementara penggerak motor ganda menghasilkan transmisi daya yang mulus dan efisien di semua skenario produksi.
Dua mode kerja yang dapat dipilih beradaptasi dengan karakteristik material yang berbeda: Mode Stone-on-Stone untuk material yang sangat abrasif seperti basalt — di mana material bertabrakan dengan lapisan internal, bukan komponen logam, sehingga meminimalkan kontaminasi besi dan waktu henti pemeliharaan — dan mode Stone-on-Iron untuk material dengan abrasi rendah seperti batu kapur — di mana benturan langsung terhadap landasan yang diperkeras menghasilkan efisiensi penghancuran maksimum dengan tingkat keausan yang terkendali.
Penghancur VSI Tingkat Lanjut — Aliran Proses
Langkah 1 — Pengumpanan Material Agregat pra-hancur dari jaw crusher hulu, cone crusher, atau hammer impact crusher dikirimkan melalui pengumpan penambangan ke saluran masuk penghancur VSI. Ukuran umpan maksimum berkisar antara 50 mm hingga 200 mm tergantung konfigurasi model.
Langkah 2 — Percepatan Rotor Material memasuki rotor berkecepatan tinggi di mana gaya sentrifugal mempercepat partikel keluar. Rotor rongga dalam mengakomodasi volume yang lebih besar sekaligus memastikan distribusi percepatan yang seragam di seluruh titik pelepasan.
Langkah 3 — Penghancuran Dampak dan Pembentukan Mandiri Dalam mode Stone-on-Stone, material yang terlontar bertabrakan satu sama lain atau dengan bantalan material yang tertahan di dalam ruang penghancur, menghasilkan penghancuran mandiri melalui gesekan dan benturan timbal balik — menghasilkan partikel kubik berbentuk baik dengan kontak logam minimal. Dalam mode Stone-on-Iron, material yang dipercepat menghantam landasan dengan dampak tetap di sekitar ruangan, menghasilkan efisiensi penghancuran yang lebih tinggi untuk material umpan yang lebih lunak.
Langkah 4 — Klasifikasi dan Pembuangan Agregat yang dihancurkan dan dibentuk keluar melalui lubang pembuangan bawah, dengan produk jadi yang menunjukkan bentuk butiran yang sangat baik, gradasi yang konsisten, dan modulus kehalusan yang dapat disesuaikan yang cocok untuk penyaringan hilir, pencucian, atau penggunaan langsung sebagai pasir produksi.
Langkah 5 — Pemantauan dan Perawatan Pelumasan Sistem pelumasan oli encer secara terus-menerus mensirkulasikan oli yang telah disaring melalui rakitan bantalan. Pengontrol PLC memantau suhu oli secara otomatis, mengaktifkan pendinginan atau pemanasan sesuai kebutuhan, dan memicu penghentian keselamatan jika kondisi oli melebihi batas aman. Kepala palu modular dapat diperiksa dan diganti satu per satu tanpa melepas seluruh rakitan rotor.
Penghancur VSI Tingkat Lanjut — Konten Layanan
| Service Phase |
Service Content |
| Pre-Sales Analysis |
Material hardness testing, abrasiveness assessment, working mode recommendation (Stone-on-Stone vs Stone-on-Iron), model selection from 7 configurations |
| Process Integration Design |
Complete line layout with upstream jaw/cone/hammer crusher, downstream vibrating screen and sand washer, motor power matching |
| Manufacturing |
German-technology precision fabrication, deep-cavity rotor balancing test, combined hammer head quality inspection |
| Installation and Commissioning |
On-site foundation verification, dual-motor alignment, lubrication system commissioning, no-load and load trial runs |
| Operation Training |
Free training covering start-up sequence, working mode switching, rotor speed adjustment, lubrication monitoring, and hammer head replacement procedures |
| After-Sales Support |
Global spare parts supply including rotors, hammer heads, impact anvils, bearings, and seals; 24/7 remote technical consultation; scheduled maintenance service |
Penghancur VSI Tingkat Lanjut — Parameter Teknis
Spesifikasi Model
| Model |
Feed Size (mm) |
Processing Capacity (t/h) |
| DLVSI1140 |
<50 |
250 - 340 |
| DLVSI1145 |
<55 |
280 - 400 |
| DLVSI1150 |
<55 |
300 - 440 |
Penghancur VSI Tingkat Lanjut — Kasus Proyek
Kasus 1 — Produksi Agregat Basal di Australia Operator tambang di dekat Brisbane mengerahkan dua unit DLVSI1263 dalam mode Stone-on-Stone untuk membentuk agregat basal hancur yang digunakan dalam konstruksi perkerasan jalan raya. Output gabungan mencapai 900 t/jam, menghasilkan agregat berbentuk kubik dengan sifat saling terkait yang sangat baik yang memenuhi spesifikasi AS2758 Australia. Mode Stone-on-Stone menghilangkan kontak langsung logam-ke-batu, mengurangi interval penggantian blok dampak lebih dari 40% dibandingkan dengan peralatan VSI konvensional milik pelanggan sebelumnya.
Kasus 2 — Pabrik Pembuatan Pasir Batu Kapur di Thailand Produsen beton siap pakai di Provinsi Rayong memasang satu unit DLVSI1145 yang beroperasi dalam mode Stone-on-Iron untuk mengolah serpihan batu kapur menjadi pasir produksi. Pada throughput 320 t/jam, peralatan ini menghasilkan M-Sand yang memenuhi persyaratan Institut Standar Industri Thailand (TIS) dengan modulus kehalusan antara 2,8 dan 3,1. Pelanggan melaporkan peningkatan kuat tekan beton sebesar 22% karena kualitas bentuk agregat yang lebih unggul dibandingkan dengan sumber pasir sungai alami.
Kasus 3 — Proyek Daur Ulang Tailing Bijih Besi di Brasil Sebuah perusahaan pertambangan besi di Minas Gerais mengintegrasikan satu unit DLVSI2010QR — model terbesar dalam seri ini dengan impeller 2.000 mm dan motor ganda 500 kW — untuk memproses tailing bijih besi menjadi agregat tingkat konstruksi. Beroperasi pada kecepatan 850 t/jam, mesin ini menerima ukuran umpan hingga 200 mm langsung dari timbunan tailing, sehingga menghilangkan kebutuhan akan penghancuran sekunder. Agregat halus yang dipulihkan dipasok ke proyek infrastruktur lokal, sehingga menghasilkan aliran pendapatan tambahan sekaligus mengurangi tanggung jawab lingkungan kolam tailing berdasarkan pedoman kepatuhan Badan Lingkungan Hidup Brasil (IBAMA).
Penghancur VSI Tingkat Lanjut — FAQ
Q1: Kapan saya harus memilih mode pengoperasian Stone-on-Stone versus Stone-on-Iron?
J: Pemilihan mode terutama bergantung pada kekerasan dan sifat abrasif bahan mentah Anda. Stone-on-Stone direkomendasikan untuk material dengan kekerasan sedang atau abrasif yang lebih keras seperti basalt, granit, dan kerikil sungai di mana meminimalkan keausan komponen logam sangat penting — material bertabrakan dengan lapisan lapisan yang terbentuk sendiri daripada langsung mengenai bagian baja, sehingga memperpanjang umur blok benturan secara signifikan. Stone-on-Iron lebih cocok untuk material dengan kekerasan sedang atau abrasi rendah seperti batu kapur dan dolomit yang mengutamakan efisiensi penghancuran maksimum — dampak langsung menghasilkan produk yang lebih halus dengan lebih cepat namun menghasilkan keausan yang terukur pada landasan tumbukan. Tim teknis kami memberikan analisis material gratis untuk merekomendasikan mode optimal dan mengonfigurasi paket liner atau landasan yang sesuai untuk komposisi pakan spesifik Anda.
Q2: Apa keuntungan dari desain kepala palu modular gabungan?
J: Tidak seperti rakitan palu monolitik tradisional yang memerlukan pelepasan seluruhnya ketika ada bagian yang menunjukkan keausan, Seri DLVSI memiliki desain modular gabungan di mana masing-masing segmen palu dapat diganti secara terpisah berdasarkan pola keausan aktual yang diamati selama inspeksi rutin. Pendekatan ini menawarkan dua manfaat utama: pertama, Anda hanya mengganti bagian yang aus daripada membuang sebagian komponen yang dapat digunakan, sehingga mengurangi konsumsi suku cadang sekitar 30% hingga 40%; kedua, waktu perawatan per siklus penggantian jauh lebih singkat karena teknisi menangani segmen individu yang lebih kecil tanpa membongkar keseluruhan rotor. Selama periode operasi multi-tahun, penghematan ini menghasilkan total biaya kepemilikan yang jauh lebih rendah.
Q3: Bagaimana sistem pelumasan yang dikontrol PLC melindungi penghancur VSI selama pengoperasian berkelanjutan?
J: Sistem pelumasan oli encer beroperasi sebagai loop tertutup otomatis yang dikelola oleh modul kontrol cerdas PLC. Pompa oli secara terus-menerus menyuplai oli yang disaring ke kedua rakitan bantalan utama sementara sensor suhu memantau kondisi termal secara real-time. Jika suhu oli naik di atas ambang batas yang telah ditentukan karena panas sekitar atau beban berat, sistem pendingin udara terintegrasi akan aktif secara otomatis; sebaliknya, dalam kondisi start dingin, elemen pemanas menghangatkan oli terlebih dahulu hingga mencapai kekentalan yang tepat sebelum penggerak utama diaktifkan. Jika terjadi kelainan apa pun — tekanan oli tidak mencukupi, suhu berlebih, atau gangguan aliran — PLC akan langsung memicu penghentian pelindung untuk mencegah kerusakan bantalan sebelum hal tersebut terjadi. Pemantauan komprehensif ini memperpanjang masa pakai bearing hingga 50% dibandingkan dengan sistem yang dipantau secara manual dan menghilangkan kegagalan tak terencana yang disebabkan oleh masalah terkait pelumasan.
Lini produksi agregat pasir dan kerikil kami memiliki cakupan yang luas dan menyeluruh, dan kami menawarkan rangkaian lengkap konfigurasi mulai dari peralatan mandiri hingga lini produksi siap pakai, termasuk Peralatan Penghancur, Peralatan Pembuatan Pasir, Peralatan Penyaringan, Peralatan Pengumpanan, Konveyor Penambangan, dan Mobile crusher. Kami menyediakan solusi penghancuran dan pemrosesan khusus untuk berbagai macam material termasuk batu biru, batu kapur, basal, granit, kerikil, gangue batubara, kalsit, batu kuarsa, dolomit, bijih besi, barit, diabas, tufa, dan batu kapur berkalsium tinggi, serta solusi pemrosesan yang ditargetkan untuk kaolin. Kami juga memberikan solusi penghancuran profesional untuk limbah padat industri seperti terak dan tailing, serta solusi pengolahan komprehensif untuk limbah konstruksi & pembongkaran. Selain solusi jalur produksi tetap untuk berbagai material, kami juga menyediakan Solusi Unit Perayap Seluler yang fleksibel untuk memenuhi beragam kebutuhan operasi produksi agregat pasir dan kerikil di lokasi.
