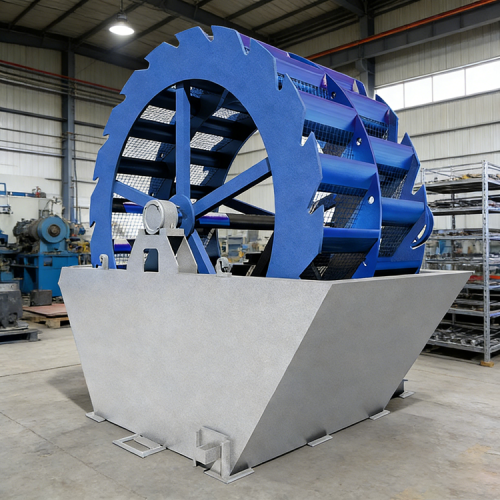

Mesin Cuci Pasir Wheel Bucket untuk Pencucian Agregat Konstruksi dengan Tingkat Pembersihan Tinggi dan Dewatering Terintegrasi

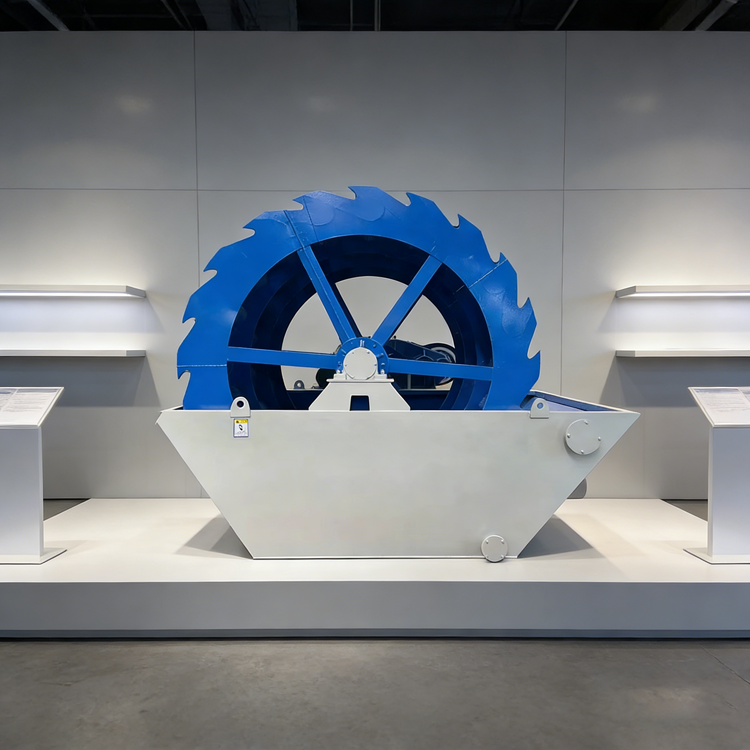

Peralatan Pencuci Pasir Industri untuk Pembersihan Pasir Beton dan Mortar dengan Desain Kompak Tahan Aus

Ikhtisar Proyek

Stasiun Penghancur Kerucut Seluler yang Dipasang Perayap DL300 adalah solusi penghancuran terintegrasi yang dapat digerakkan sendiri dari Zhongyu Dingli untuk penghancuran sekunder dan tersier bijih batuan keras, pasir, dan agregat. Sistem ini berpusat pada penghancur kerucut hidrolik multi silinder HPC300 (motor utama penggerak sabuk V 250 kW, diameter kerucut bergerak 1120 mm, bukaan pelepasan dapat disesuaikan dari 10 hingga 45 mm). Ini mengintegrasikan tempat umpan tingkat tinggi 6,5 meter kubik (2400x2700 mm), pengumpan sabuk 1200x5700 mm (18,5 kW), layar balik 1YJ1750 (penggerak getaran 2x6 kW), beberapa konveyor, dan pemisah magnet permanen 1000x800x350 mm (kekuatan medan magnet 90 MT) ke dalam satu unit, tanpa memerlukan catu daya eksternal. Genset diesel Weichai 500 kW (tangki bahan bakar 500 L ditambah tangki oli hidraulik 300 L) menyediakan daya independen untuk pengoperasian berkelanjutan di luar jaringan. Masalah inti mencakup periode konstruksi yang lama untuk jalur penghancuran sekunder dan tersier batuan keras tetap di tambang besar, jaringan listrik yang tidak stabil di area penambangan terpencil, sulitnya relokasi penghancur kerucut tetap tradisional, biaya relokasi yang tinggi untuk operasi multi titik, dan proses antarmuka yang rumit. Sorotan solusinya mencakup sasis crawler karet yang digerakkan secara hidraulik selebar 500 mm (sudut pendakian maksimum 20 derajat, kecepatan perjalanan 0,6 hingga 1 km/jam) dengan kendali jarak jauh nirkabel untuk perjalanan darat, unit pabrik rakitan seberat 59 ton yang tidak memerlukan instalasi besar di lokasi, layar balik terintegrasi dan beberapa konveyor untuk produksi loop tertutup untuk penghancuran, penyaringan, dan pengembalian, penyesuaian hidraulik pada bukaan pembuangan untuk kontrol fleksibel atas ukuran partikel produk jadi, masa pakai yang lama pada pelapis kerucut dan komponen perayap, dan magnet permanen pemisah yang melindungi cone crusher dari kerusakan benda asing logam.

Aliran Proses

Untuk kebutuhan penghancuran sekunder dan tersier bijih batuan keras, pasir, dan agregat, digunakan proses loop tertutup terpadu yang mencakup pemasukan crawler, pengumpanan, penghancuran kerucut, penyaringan kembali, pengangkutan rahasia, dan penghilangan besi. Material disangga melalui wadah pengumpan tingkat tinggi 6,5 meter kubik (ketinggian pengumpanan 2900 mm), kemudian diumpankan secara merata oleh pengumpan sabuk 1200x5700 mm ke dalam penghancur kerucut hidraulik multi-silinder HPC300 (bukaan pelepasan 10 hingga 45 mm dapat disesuaikan secara hidraulik). Produk yang dihancurkan memasuki layar balik 1YJ1750 (penggerak getaran 2x6 kW) melalui beberapa konveyor untuk klasifikasi. Bahan yang memenuhi syarat langsung disalurkan ke tempat penyimpanan produk jadi di hilir. Material berukuran besar dikembalikan ke cone crusher melalui sabuk balik untuk dihancurkan kembali, membentuk siklus loop tertutup. Sepanjang perjalanannya, pemisah magnet permanen (kekuatan medan magnet 90 MT) secara otomatis memisahkan benda asing logam. Unit lengkap telah dirakit sebelumnya di pabrik dan dapat memulai produksi setelah sambungan oli dan listrik di lokasi. Ini dapat beroperasi secara mandiri atau seri dengan crawler jaw crusher DL106 untuk membentuk jalur operasi penghancuran dan penyaringan yang lengkap.

Konten Layanan EPC

Desain Skema: Berdasarkan karakteristik material (kekerasan, ukuran umpan maksimum), target kapasitas, dan persyaratan spesifikasi produk jadi hilir, menyediakan pilihan cone crusher HPC300, konfigurasi bukaan pelepasan, konfigurasi layar balik, pemilihan sasis perayap, dan solusi peralatan pendukung.

Manufaktur Peralatan: Pabrik milik Zhongyu Dingli menyelesaikan pembuatan dan pra-perakitan cone crusher HPC300, sasis perayap, tempat pengumpan, pengumpan sabuk, layar balik, beberapa konveyor, pemisah magnetik, genset diesel, dan sistem hidrolik. Pengujian beban dan pengujian perjalanan perayap dilakukan sebelum pengiriman.

Instalasi dan Commissioning: Peralatan crawler bergerak sendiri ke lokasi kerja. Kami menyediakan startup genset diesel, commissioning sistem hidrolik, pengaturan pembukaan pelepasan cone crusher, penyesuaian parameter layar balik, dan operasi uji coba dengan material, serta pelatihan operator.

Kepercayaan Pengoperasian dan Pemeliharaan: Kami menyediakan pasokan suku cadang termasuk cone liner dan komponen crawler, diagnosis jarak jauh, pelatihan pengoperasian, dan rencana pemeliharaan tahunan untuk memastikan pengoperasian yang stabil dan berkelanjutan serta ketersediaan tinggi.

Kasus dan Data Proyek

Kasus: Proyek Penghancuran Agregat Granit di Minas Gerais, Brazil

Latar Belakang Aplikasi: Proyek ini berlokasi di sebuah tambang di Minas Gerais, Brasil tenggara. Bijihnya adalah granit keras. Tidak ada jaringan listrik yang stabil di lokasi. Setelah penghancuran primer, peralatan penghancur sekunder dan tersier bergerak diperlukan untuk membentuk jalur produksi pasir dan agregat. Produk memasok pabrik batching beton lokal dan proyek infrastruktur.

Konfigurasi Peralatan: Satu unit set Stasiun Penghancur Kerucut Seluler yang Dipasang Perayap Zhongyu Dingli DL300, beroperasi secara seri dengan penghancur rahang perayap DL106.

Data Kapasitas: DL300 beroperasi dengan stabil. Pembukaan pelepasan diatur ke 15 hingga 25 mm untuk penyaringan hilir. Layar balik dan beberapa konveyor membentuk siklus penghancuran dan penyaringan loop tertutup, yang secara efektif mengontrol ukuran partikel produk jadi. Genset diesel 500 kW menyediakan daya independen untuk pengoperasian berkelanjutan. Sasis perayap naik 20 derajat dan bergerak sendiri ke tambang gunung, tidak memerlukan konstruksi pondasi. Setelah tiba, sambungan minyak dan listrik selesai dalam 1 hingga 2 hari untuk produksi. Cone liner mempunyai ketahanan aus yang sangat baik. Ketersediaan peralatan dan bentuk partikel keluaran memenuhi persyaratan agregat beton berstandar tinggi.

Umpan Balik Pelanggan: Direktur tambang pelanggan Brasil menyatakan bahwa seri DL300 dan DL106 membentuk jalur operasi penghancuran dan penyaringan seluler yang lengkap, dengan pengoperasian kendali jarak jauh nirkabel yang aman dan nyaman. Genset diesel 500 kW memecahkan masalah tidak adanya jaringan listrik di tambang terpencil. Penghancur kerucut HPC300 menghasilkan penghancuran granit sekunder dan tersier yang stabil. Siklus loop tertutup layar balik memastikan gradasi produk jadi yang presisi. Lapisan kerucut aus secara perlahan, dan peralatan bekerja dengan stabil. Kapasitas lini yang komprehensif dan kualitas produk jadi memenuhi harapan.

Pertanyaan Umum

Q1: Apa keuntungan yang dimiliki crawler cone crusher DL300 dibandingkan dengan fixed cone crusher tradisional?

A1: DL300 menggunakan sasis perayap hidraulik untuk melakukan perjalanan mandiri ke lokasi kerja, tidak memerlukan konstruksi atau pembongkaran pondasi. Genset diesel 500 kW menyediakan daya independen untuk pengoperasian di luar jaringan. Unit lengkap telah dirakit sebelumnya di pabrik dan dapat mulai diproduksi dalam 1 hingga 2 hari setelah kedatangan. Sangat cocok untuk area pertambangan terpencil, kuari, dan operasi multi titik yang memerlukan relokasi sering.

Q2: Berapa rentang pelepasan dan skenario yang dapat diterapkan pada penghancur kerucut HPC300?

A2: Penghancur kerucut hidraulik multi silinder HPC300 memiliki rentang bukaan pelepasan 10 hingga 45 mm dengan penyetelan hidraulik, diameter kerucut bergerak 1120 mm, dan penggerak sabuk V motor utama 250 kW. Sangat cocok untuk penghancuran bijih batuan keras, pasir, dan agregat sekunder dan tersier. Dengan layar balik, ini dapat membentuk siklus loop tertutup untuk kontrol ukuran partikel produk jadi yang tepat.

Q3: Dapatkah tenaga diesel independen mendukung pengoperasian cone crusher dengan beban tinggi dalam jangka panjang?

A3: Ya. Genset diesel Weichai 500 kW dilengkapi dengan tangki diesel 500 L dan tangki oli hidraulik 300 L, mendukung pengoperasian cone crusher HPC300 yang berkelanjutan dengan beban tinggi di luar jaringan dalam jangka panjang. Sangat cocok untuk area pertambangan terpencil, tambang pegunungan, dan skenario operasi di luar jaringan listrik.

Q4: Apakah layanan EPC mencakup entri crawler luar negeri dan commissioning parameter layar kembali?

A4: Ya. Ini mencakup pemilihan cone crusher dan desain proses, manufaktur peralatan, pengiriman laut, panduan entri perjalanan crawler di lokasi, permulaan set generator diesel, commissioning hidrolik, pengaturan pembukaan pelepasan cone crusher, penyesuaian parameter layar kembali, produksi percobaan dengan material, pelatihan operasi, pasokan suku cadang, dan dukungan operasi dan pemeliharaan jangka panjang, memastikan permulaan produksi yang lancar untuk proyek-proyek di luar negeri.

Hubungi Zhongyu Dingli sekarang untuk mendapatkan solusi proyek luar negeri yang disesuaikan dan penawaran turnkey EPC untuk Stasiun Penghancur Kerucut Seluler yang Dipasang Perayap DL300.
